Sơ đồ nguyên lý và cách đấu nối tủ điện bơm định lượng

Việc nắm rõ sơ đồ nguyên lý giúp thợ điện đấu nối chính xác. Sơ đồ này bao gồm phần mạch động lực và mạch điều khiển. Sự phối hợp giữa các thiết bị giúp bơm vận hành bền bỉ. Đồng thời, nó ngăn ngừa các sự cố về chập cháy hóa chất.

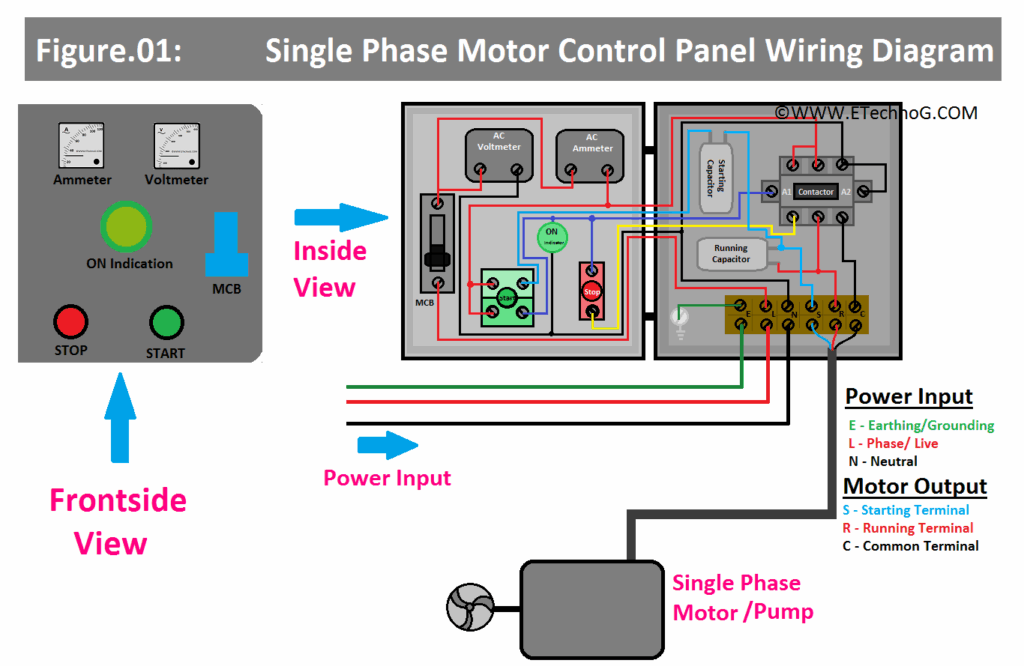

[Image: Schematic diagram of a simple chemical dosing pump control panel]

1. Mạch động lực (Power Circuit)

Mạch động lực cung cấp năng lượng trực tiếp cho động cơ bơm.

Nguồn điện $220VAC$ hoặc $380VAC$ đi qua Aptomat tổng (MCB). Sau đó, dòng điện tiếp tục đi qua các tiếp điểm của Khởi động từ. Rơ le nhiệt được lắp nối tiếp ngay phía dưới Khởi động từ. Cuối cùng, dây dẫn được đấu nối trực tiếp vào hộp cực của bơm định lượng. Việc đấu nối này cần đảm bảo các đầu cốt được ép chặt.

2. Mạch điều khiển (Control Circuit)

Mạch điều khiển giúp quản lý việc đóng ngắt và nhận tín hiệu từ sensor.

2.1 Kết nối bộ lập trình PLC

Nguồn $24VDC$ cấp cho PLC giúp bộ xử lý hoạt động ổn định. Tín hiệu từ cảm biến $NO_3^-$ truyền về cổng Analog Input của PLC. Dựa trên thuật toán, PLC sẽ xuất lệnh đóng ngắt tại cổng Output. Lệnh này điều khiển cuộn hút của Khởi động từ để chạy hoặc dừng bơm.

2.2 Tích hợp nút nhấn và đèn báo

Nút nhấn chạy/dừng (Start/Stop) được bố trí ở mặt ngoài tủ điện. Đèn báo trạng thái giúp người vận hành biết bơm đang chạy hay lỗi. Nút dừng khẩn cấp được đấu nối để ngắt toàn bộ mạch khi có sự cố. Đây là yêu cầu bắt buộc trong /quy-trinh-xu-ly-nuoc-thai-sinh-hoat tiêu chuẩn.

3. Các bước đấu nối thực tế tại công trình

Bạn nên thực hiện theo trình tự sau để đảm bảo an toàn.

Đầu tiên, hãy lắp đặt các thiết bị lên thanh ray trong tủ điện. Sau đó, tiến hành đi dây điều khiển theo sơ đồ đã chuẩn bị sẵn. Hãy sử dụng ống lồng đầu dây để đánh dấu ký hiệu rõ ràng. Bước tiếp theo là đấu nối nguồn động lực cho bơm và cảm biến. Cuối cùng, hãy kiểm tra thông mạch toàn bộ trước khi cấp điện thử nghiệm. Việc kiểm tra kỹ giúp tránh hỏng hóc các linh kiện điện tử nhạy cảm.
